1. 项目背景与工艺痛点

光伏组件层压过程中，玻璃、胶膜、电池片和背板需要在一定温度与压力条件下完成封装。如果加热系统控制不精准，容易出现胶膜熔化不均匀、局部气泡、边缘脱层、电池片隐裂、组件色差等问题。随着组件功率提升和工艺迭代，层压机面临三个核心挑战。

第一是温度均匀性要求更高。大尺寸组件、薄硅片、新型胶膜对热场一致性非常敏感，层压腔前后左右温差必须被严格控制。第二是设备启停频率高。层压机为连续生产装备，加热回路需要根据工艺曲线频繁投切，传统继电器触点容易烧蚀、粘连、接触不良。第三是客户对运维成本更敏感。组件厂希望层压机少停机、少换件、少调机，功率执行器件必须具备长寿命和高冗余。

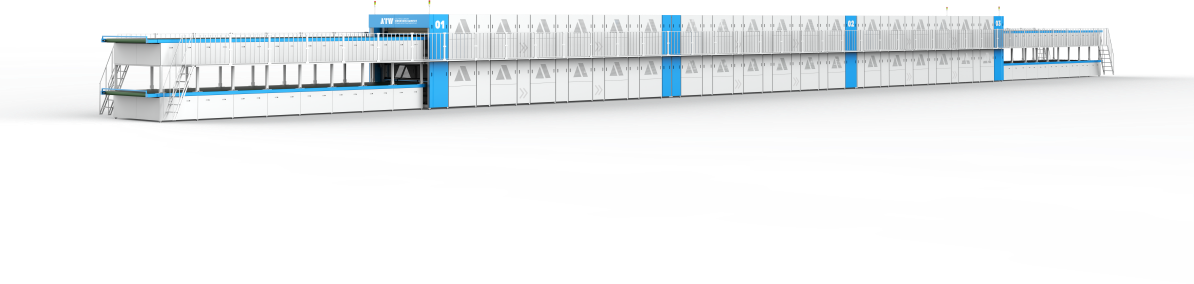

奥特维层压机本身强调温均更优、加热模块用一备一、快速换型和优秀保温性能。在此背景下，我司作为固态继电器供应商，与其温控系统和电气系统设计形成配套，提升层压加热系统的可靠性与可控性。

2. 固态继电器在层压机中的具体位置

在层压机电气系统中，固态继电器并不是单一位置使用，而是分布在多个加热与温控环节。

上加热板和下加热板是主要负载对象。PLC 或温控表根据热电偶反馈输出控制信号，固态继电器接收该信号后，无触点地接通或断开电加热管回路，使加热板温度按照工艺曲线变化。

层压腔通常进行多区温控。左中右、前中后或上下分区各自对应一组加热负载，每组负载由独立固态继电器执行通断。这样可以避免单台大继电器控制整个腔体带来的热惯性过大、局部过热和温均变差问题。

预热段或部分辅助加热回路也会使用固态继电器。对于真空阀加热、保温层伴热、控制柜防凝露加热等小功率负载，固态继电器同样能够提供无火花、低干扰、免维护的控制。

在奥特维层压机“用一备一”的架构中，主加热回路和备用加热回路均可配置固态继电器。当某一回路异常时，系统可快速切换至备用回路，减少非计划停机。

3. 我司 SSR 方案的技术特点

我司为层压机配套的固态继电器以交流过零型产品为主，也可根据温控算法提供 PWM 控制或周波调功配套方案。产品输入侧与 PLC、温控表、DCS 输出兼容，常见为直流 4 至 32 伏控制；输出侧覆盖 24 至 480 伏交流负载场景，能够满足 220 伏单相加热和 380 伏三相加热系统的工程需求。

针对层压机负载特点，产品重点解决几个问题。电加热管在冷态投入时存在较大浪涌电流，因此固态继电器内部配置吸收电路、瞬态抑制和耐冲击半导体结构，避免冷启动击穿。电控柜内环境温度高、粉尘和振动存在，产品采用高绝缘外壳、低漏电流设计和抗湿热封装。层压机现场有真空泵、液压站、伺服和接触器干扰，固态继电器通过光电隔离、强抗共模能力和稳定驱动电路保证不被误触发。

散热方面，我司方案不是只卖一个继电器，而是提供“固态继电器、散热器、风机、温度开关、熔断器、报警输出”的整体思路。大功率加热区配置铝型材散热器或强制风冷结构；关键回路设置过温保护和熔丝保护；多区系统可通过 PLC 读取继电器或散热器温度，实现预测性维护。

4. 相比传统继电器的改进

传统电磁继电器靠机械触点通断，在层压机高频投切场景下会出现触点氧化、拉弧、熔焊、回跳和接触电阻增大等问题。运行一段时间后，控温精度下降，继电器发热严重，维护人员需要定期更换继电器，甚至因为某一路粘连导致加热板局部过热。

更换为我司固态继电器后，功率回路没有机械触点，不存在触点烧蚀和电弧问题。通断由半导体器件完成，响应速度快，适合 PID 温控表或 PLC 的精细输出。设备连续运行周期延长，电气柜内继电器备件消耗下降，停机换件时间转化为有效生产时间。

在多层压机、双层三腔、分区硬压等结构中，多区独立 SSR 控制还能让每个温区更接近各自设定值，减少各区间互相拖累。对胶膜熔化、气泡排出和组件外观一致性有明显帮助。

5. 应用成效

该配套方案在奥特维层压机加热与温控系统中实现了多方面价值。

首先是温均控制更稳。多区 SSR 独立执行，使层压腔温度曲线更平滑，前后区、上下板、左右区温差更小，有利于降低气泡、脱层和隐裂风险。

其次是维护成本降低。无触点方案消除了继电器触点更换工作，电气柜年维护次数减少，现场工程师更多时间用于工艺优化而非修继电器。

再次是设备稼动率提升。加热回路不再是易损环节，配合用一备一架构，单点故障影响被显著削弱，组件厂夜班和连续生产更安心。

此外，该方案适配 TOPCon、BC、0BB、大尺寸、薄硅片等新工艺对温度一致性的严苛要求，也为层压机出海项目提供了高一致性、高可追溯性的国产功率器件选择。
